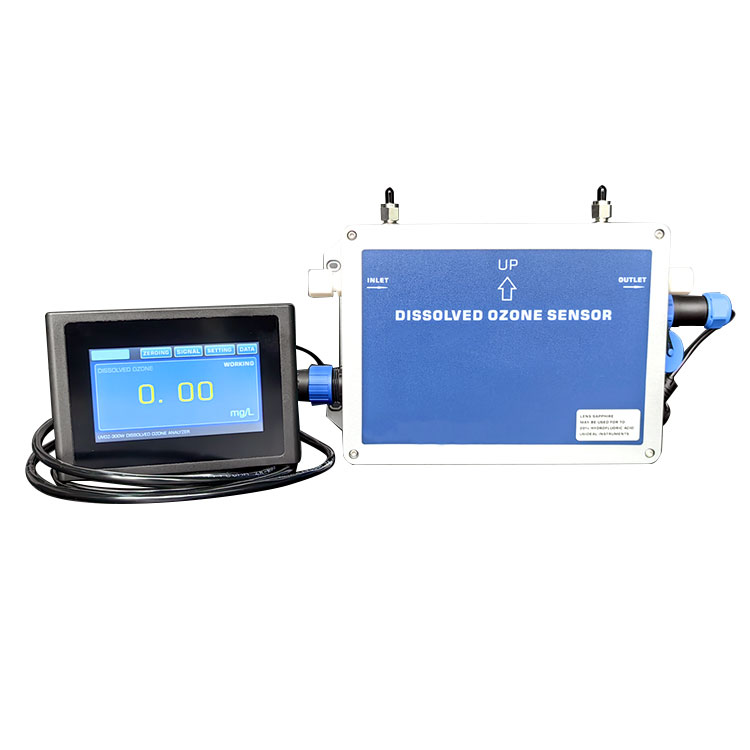

Upplöst ozonmonitor

Upplöst Ozone Monitor -leverantör

Detektionsprincip: UV -metod för dubbla vägar, som används för analys och detektering av upplöst ozonvattenkoncentration i kranvatten, rent vatten eller halvledarindustri.

Mätområde: 0-20 ppm; 0-50 ppm; 0-100 ppm; 0-120ppm; 0-180ppm; 0-200 ppm.

Produktfunktioner: Denna UV-upplösta ozonmonitor har en inre ljuskälla automatisk justeringsfunktion, som kan justera ljusstyrkan på LED-ljuskällan i realtid baserat på referensljusdata för nollpunkten för att säkerställa stabiliteten för nollpunkten. Denna UV -optiska ozonvattenkoncentrationsanalysator kan anslutas parallellt eller serier till den upplösta ozonvattenledningen, främst använd för analys och detektering av upplöst ozonvattenkoncentration i kran, rent vatten eller halvledarindustri.

Denna upplösta ozonanalysator har en automatisk justeringssystemfunktion med en UV-ljuskälla, som kan justera ljusstyrkan på UV LED-ljuskällan i realtid enligt referensljusdata för att upprätthålla konstant nollpunktdata, vilket säkerställer stabiliteten för nollpunkten. Det är en patenterad produkt från vårt företag. Denna UV -optiska Ozone -vattenkoncentrationsanalysator kan fungera kontinuerligt utan att stoppa i 24 timmar.

Löst Ozone Analyzer - Produktöversikt

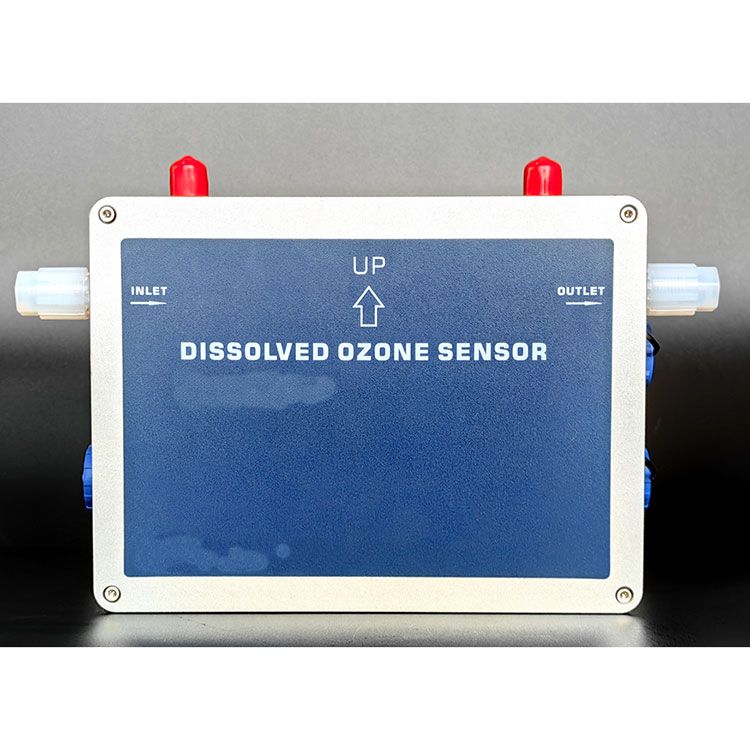

Den upplösta ozonkoncentrationsanalysatorn är en direkt mätning av ozoninnehåll i ultrapure vatten eller konstant turbiditetsvatten med ultraviolett spektrofotometri. Den anpassningsbara versionen är HF, som kan användas för 20% hydrofluorinsyra ozon vattenlösning. Material i kontakt med ozonvatten inkluderar PTFE, FFPM, PFA och kvarts eller safir. UVOZ-180W upplöst Ozone-vattenkoncentrationsanalysator är utrustad med ett inlopp och utlopp och är utrustad med ett pekskärmsoperationsgränssnitt. Utgången är direkt ansluten till PLC med 4-20 mA och RS-485 signallinjer.

Den upplösta ozonkoncentrationsanalysatorn har en automatisk justeringssystemfunktion med en UV-ljuskälla, som kan justera ljusstyrkan för UV-LED-ljuskällan i realtid enligt referensljusdata för att upprätthålla konstant nollpunktdata, vilket säkerställer stabiliteten för nollpunkten. Det är en patenterad produkt från vårt företag. Denna ozonanalysator kan fungera kontinuerligt utan att stoppa i 24 timmar. Den överlägsna stabiliteten hos denna ozonkoncentrationsanalysator uppnås genom användning av ett verkligt optiskt dubbelstråle och en extremt långlivad ultraviolett LED-ljuskälla.

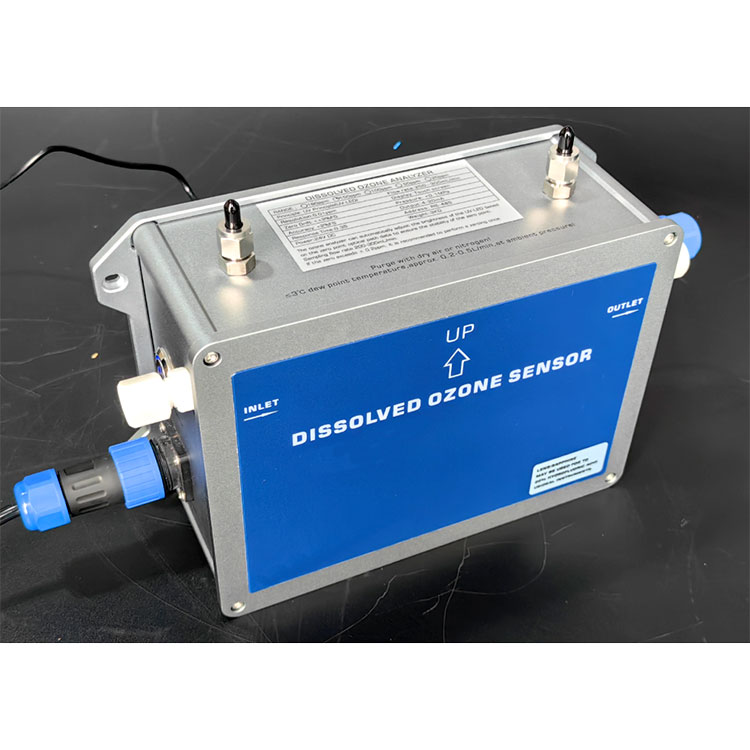

Skalet för den upplösta ozonkoncentrationsanalysatorn är ett aluminiumskal med stänkskydd, skyddsnivå: IP65, storlek: 260x160x90mm (WXHXD) och vikt på cirka 3 kilo. Denna upplösta ozonvattenkoncentrationsanalysator kan väggmonteras med en krokdesign på baksidan. När installationen krävs tillhandahålls fyra monteringsfästen.

Inloppsflödeshastigheten för den upplösta ozonvattenkoncentrationsanalysatorn är 200-300 ml/min. Om flödeskontroll krävs måste en gasventil eller flödesmätare installeras vid utloppet av den upplösta ozonvattenkoncentrationsanalysatorn. Denna gasventil måste placeras bakom sensorn (aldrig framför den! Att installera en gasventil vid inloppet kommer att generera bubblor, så den är strikt förbjuden för ozonvatten med vattenbubblor för att komma in i den upplösta ozonvattenanalysatorn.

Det är nödvändigt att bibehålla renligheten hos den inloppsvatten i den upplösta ozonvattenkoncentrationsanalysatorn och att bibehålla renligheten hos de inre sensorerna i den upplösta ozonvattenanalysatorn. Det rekommenderas att kalibrera nollpunkten för den upplösta ozonvattenkoncentrationsanalysatorn varannan vecka. När du kalibrerar nollpunkten bör rent vatten utan ozon eller färg införas

Löst Ozone Analyzer - Produktfunktioner:

Testmetod: UV-absorptionsmetod med dubbla vägar, ljuskällsystem med lång livslängd, hög mätnoggrannhet.

Mätprincip: Enligt Lambert Beer -lagen genomförs exakt mätning genom principen om fotometrisk absorption.

Mätområde: 0-20 ppm; 0-50 ppm; 0-100 ppm; 0-120ppm; 0-180ppm; 0-200 ppm.

Ljuskällsystem: Utländskt långlivs ultraviolett ljuskällsystem (våglängd 253,7 nm), med en gratis garanti på 3 år.

Användning: Inomhusinstallation och användning, utrustad med vattentäta luftfartygsterminaler.

Lätt poolsystem: Separat lätt poolteknologi, läckefri, högt tryckmotstånd och motstånd mot hög flödeshastighetsprovtagning av vätskekåverkan.

Intelligent kompensation: utrustad med automatisk nolljustering och automatisk ljuskällkompensationsfunktion.

Operationsmetod: Det kan nollas manuellt, och under nollning är det nödvändigt att säkerställa att det inte finns någon vattenhaltig lösning i instrumentet.

Displayenhet: Mg/L, PPM Valfritt.

Datavvisning: High Definition Color Touch Screen.

Utgångsfunktion: 4-20mA, RS485-kommunikation.

Automatisk nolljustering: Den kan justera ljusstyrkan på den ultravioletta LED-ljuskällan i realtid baserat på referensljusdata för att upprätthålla en konstant nollpunktsdata, vilket säkerställer stabiliteten för nollpunkten.

Flera versioner:

Den normala versionen används för kranvatten och renat vatten.

HF -versionen kan användas för 20% hydrofluorinsyra Ozon vattenlösning.

Upplöst ozonanalysator - produktstruktur och komposition

【1】 Väggmonterade installationsdimensioner

【2】 Visningspanel och skärm och displayskärm

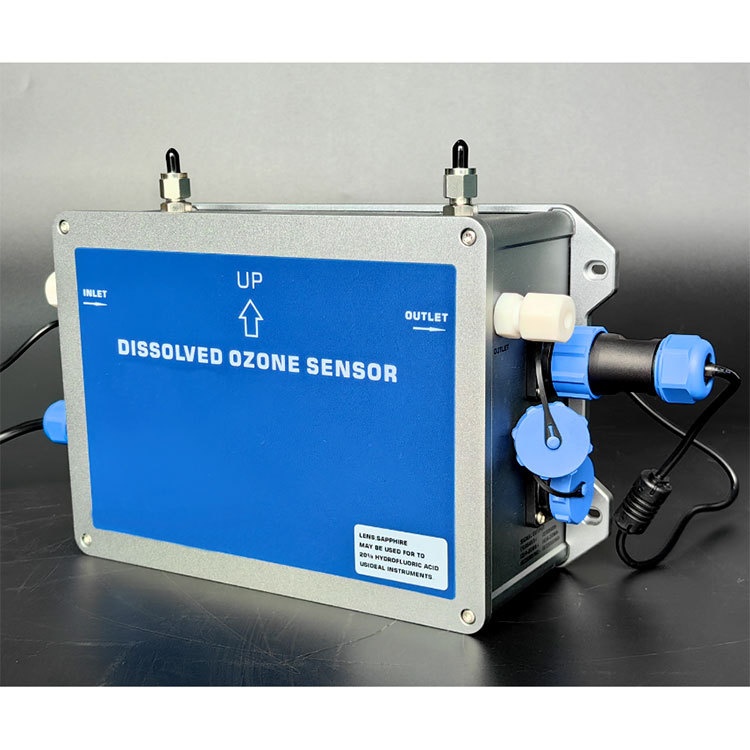

【3】 Effekt, signalutgång, inlopp och utlopp

Ströminmatning:

Signalterminalutgång:

Signal Terminal: Används för att ansluta fjärrdisplay -signaler (den här maskinen har redan en skärm)

Gasgränssnittet ovanför UV -upplösta ozonvattenanalysator används för tryckluftgränssnitt. Om temperaturen på ozonvattnet är för lågt rekommenderas det att införa tryckluft till instrumentet för att förhindra kondens i instrumentets inre ozonvattenledningar.

 Löst Ozone Analyzer - Produktanslutningsprocessdiagram

Löst Ozone Analyzer - Positive Pressure Branch Sampling Connection Diagram

(Det rekommenderas att använda denna anslutningsprocess för delad provtagning. Observera att flödesmätaren måste installeras vid utloppet av den upplösta ozonvattenanalysatorn.)

Löst Ozone Analyzer, NEGATITT PRESSURE WATER PUMP SAMPLING ANSLUTNING DIAGRAM

(Det rekommenderas att använda denna anslutningsprocess för delad provtagning. Observera att flödesmätaren måste installeras vid utloppet av den upplösta ozonvattenanalysatorn.)

Obs: Tillverkaren av den upplösta ozonvattenflödesmätaren är ett standardkonfigurationstillbehör, och vattenpumpen för negativt tryck är en valfri produkt. Du kan konsultera tillverkaren för att köpa den separat.

Obs: Utan displayversion kommer tillverkaren att konfigurera separat kabelformade skärmtillbehör (trådlängd inom 2 meter)

Löst Ozone Analyzer - Tekniska parametrar:
