UV ozondetektor

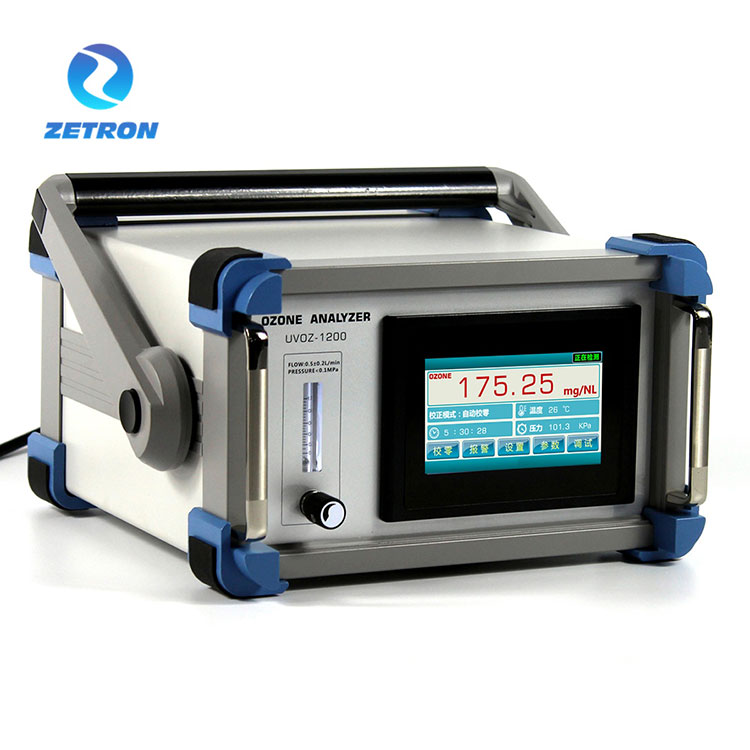

PTM600-OZ UV ozondetektor

Allmän beskrivning

UV Ozon Detector är en mikroprocessorbaserad fotometer med dubbla strålar (UV 254 nm) för att mäta ozonhalten i luft eller syre.

För att utvärdera ozonhalten i provgasen mäter OZONDETEKTORN UV-strålningen i mätkanalen, UV-strålningen i referenskanalen, temperaturen och trycket i kyvetten.

Ozonanalysatorn har pekskärmsgränssnitt, som visar ozonkoncentrationen i realtid. Och pekskärmen är också med tryck- och temperaturkompensationsdisplay. För det höga koncentrationsområdet (g/Nm3) har den funktionen flödesinput, som kan visa ozongeneratorns utdata i realtid. Kärnkomponenten använder ett långlivat uv-ljussystem med kvarts med hög ljustransmittans för att förhindra att nolldrift påverkar detekteringsnoggrannheten. Det är inte nödvändigt att stänga ozoninmatningen vid nollställning för att säkerställa att utrustningen kan köras kontinuerligt 24 timmar.

Ozonkoncentrationen visas i antingen viktprocent ozon (%vikt/vikt), gram ozon per normal kubikmeter provgas (g/Nm3) eller ppmv (AQ: g/m3 eller ppm) på alfanumerisk display. Koncentrationsenheten kan ändras under drift.

Ytterligare modifierbara parametrar är bland annat:

Enhet för tryckvisning (kPa)

Larmparametrar (hög/låg tröskel)

Bärgasens art: luft eller syre (inkl. PSA)

RS-485-gränssnittsparametrar

4-20MA  signalutgång

Installation och strömanslutning

För provgasanslutningen ska 6 x 4 mm PTFE-slang användas (som vi tillhandahåller på begäran). Provgasen måste anslutas via provgasfiltret ("IN"). Tidsfördröjningen för koncentrationsmätningen beror på

a) provgasens flödeshastighet,

b) längden på slangen till analysatorn,

c) slangens tvärsnitt (vi rekommenderar slang 6x4 mm, inte mer!),

d) tidsfördröjningen för själva analysatorn. Vid den rekommenderade flödeshastigheten på 0,2 till 1 l/min kommer tidsfördröjningen att vara 2 till 0,4 s med en 6 x 4 mm slanglängd på 2 m.

Följande ritningar visar möjliga konfigurationer:

Provtagningsmetod: övertrycksprovtagning;

Displaygränssnitt: 4,3-tums pekskärmsgränssnitt;

Innehållsgränssnitt: Ozonkoncentration, temperatur, tryck;

Hjälpfunktioner: temperaturkompensering, tryckkompensering;

Displayenhet: g/Nm3, mg/NL tillval;

Skärmupplösning: 0,01g/Nm3;

Gasflödeshastighet: 0,5L±0,2L/min;

Ingångstryck:<0,1 MPa;

Koncentrationsfel: maximalt 0,5 % FS;

Linjärt fel: maximalt 0,5 % FS;

Nolldrift: <± 0,3 %. FS;

Reaktionstid: ≤ 1 sekund;

Miljötemperatur: -30~80 ℃;

Rörledningsgränssnittsmetod: snabb åtdragning (rostfritt stål);

Bypass-provtagningsdiameter: Φ 6 (6 mm * 4 mm);

Kommunikationsmetod: RS-485;

Utgångsläge: 4-20mA (aktivt);

Strömförsörjning: 24V DC;

Storlek: 120 mm (höjd) × 160 mm (bredd) × 60 mm djup;

Obs: 1mg/L=1g/m3=467PPM;

Gratis garanti: 24 månader (för värden);

Standardkonfiguration: anti-korrosionsflödesmätare, ozonavgasförstörare, ozonintagsfilter (damm).

Produktegenskaper:

Mätfunktioner: patenterad teknik med nollpunkts automatisk justeringsfunktion, dubbelvägs-ultraviolettabsorptionsprincip, främmande långlivad ultraviolett LED-ljuskälla, kontinuerlig drift, säkerställer stabiliteten i detektionskoncentrationen.

Testmetod: Dubbelvägs UV-absorptionsmetod, långlivat ljuskällassystem, hög mätnoggrannhet.

Mätprincip: Enligt Lambert Beer-lagen görs noggranna mätningar genom principen om fotometrisk absorption.

Ljuskällassystem: Utländskt långlivat ultraviolett ljuskällassystem (ultraviolett LED-ljuskälla med lins), med en gratis garanti på 2 år.

Användning: Det rekommenderas att installera och använda den inomhus, utrustad med vattentäta flygpluggar.

Lätt poolsystem: Separat lätt poolteknik, läckagefri, högtrycksbeständighet och motståndskraft mot högflödesprovtagningsgaspåverkan.

Intelligent kompensering: Inbyggd temperatur- och tryckkompensering och display, med automa

Strukturen

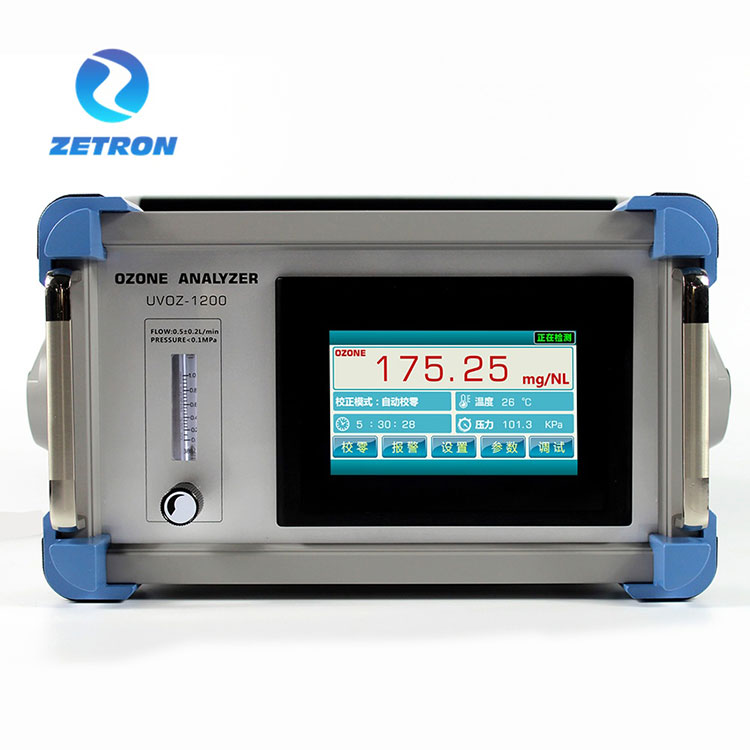

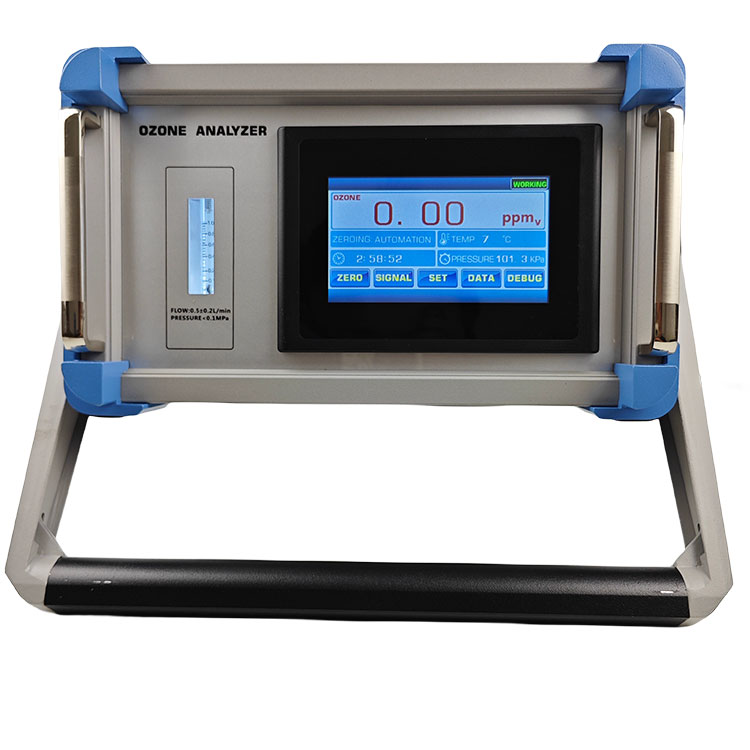

Displaypanel och bildskärm

Strömingång, signalutgång, ozoninlopp, ozonutgång

Strömingång:

Signalterminalutgång:

Kopplingen och processen

UV OZONDETEKTOR, anslutningsschema för parallell grenprovtagning

(Obs: Det rekommenderas att använda denna anslutningsprocess, separat provtagning och släppa ut atmosfären efter att ha passerat genom ozonavgasdestruktionsanordningen.)

UV OZONDETEKTOR, anslutningsschema för serieprovtagning

(Obs: När du använder denna anslutningsprocess är det viktigt att notera att trycket i ozongeneratorns utloppsrörledning måste vara stabilt. Den inbyggda trycktransmitterkompensationen kommer att få det detekterade ozonkoncentrationsvärdet att fluktuera inom ett visst område.)

Modell: UV OZONDETEKTOR

Mätområde: 0-300g/Nm3

Valfritt intervall: 0-300g/Nm3, 0-100g/Nm3, 0-50g/Nm3;

Ljuskällans livslängd: cirka 30000-50000 timmar;
