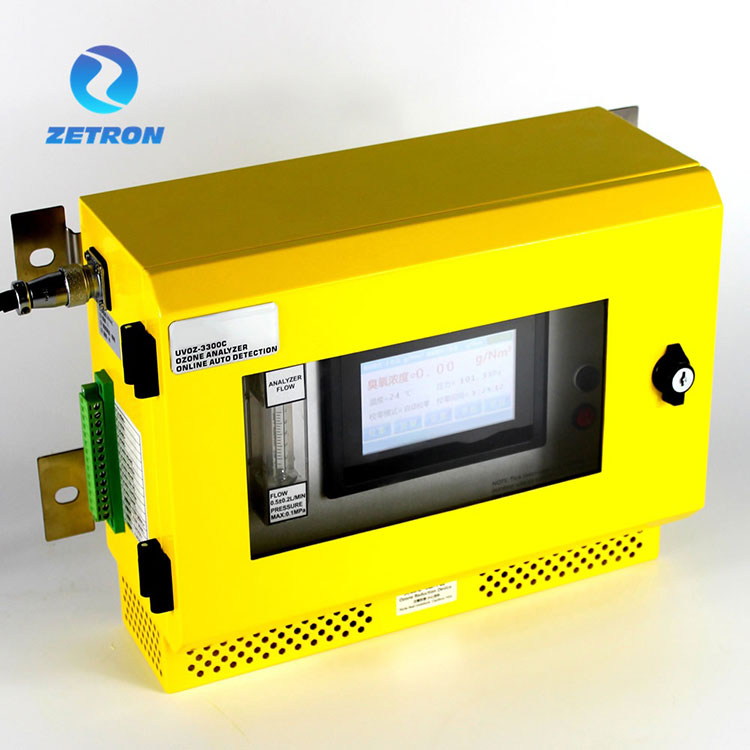

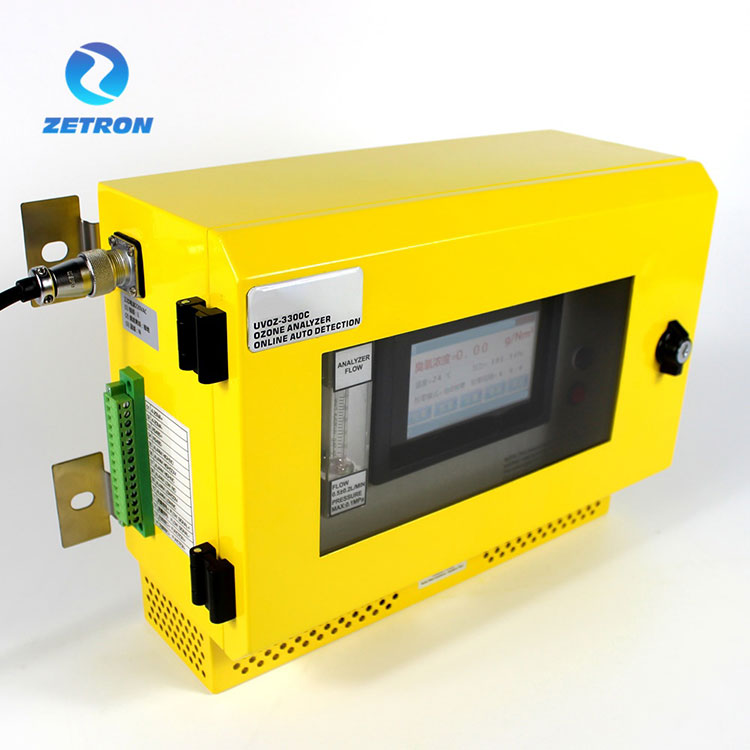

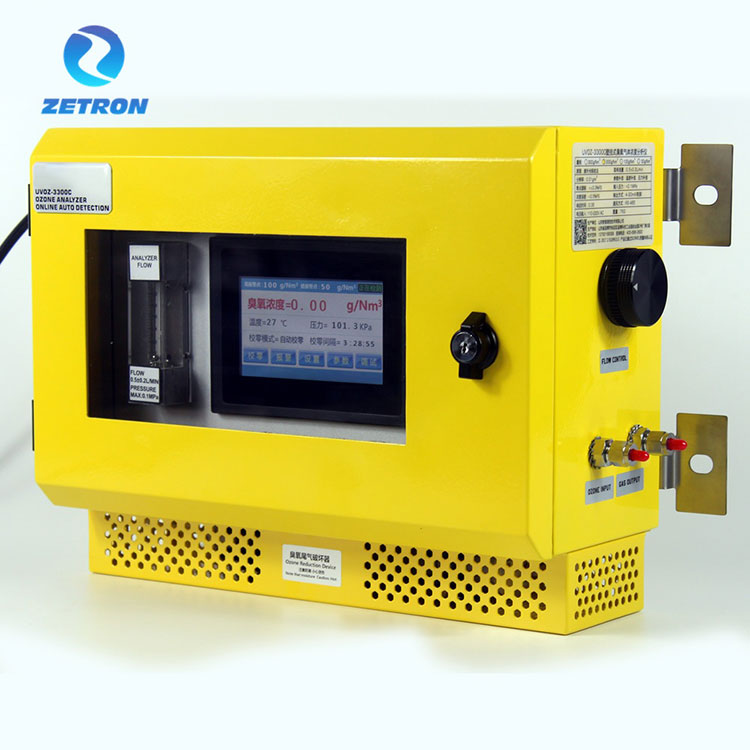

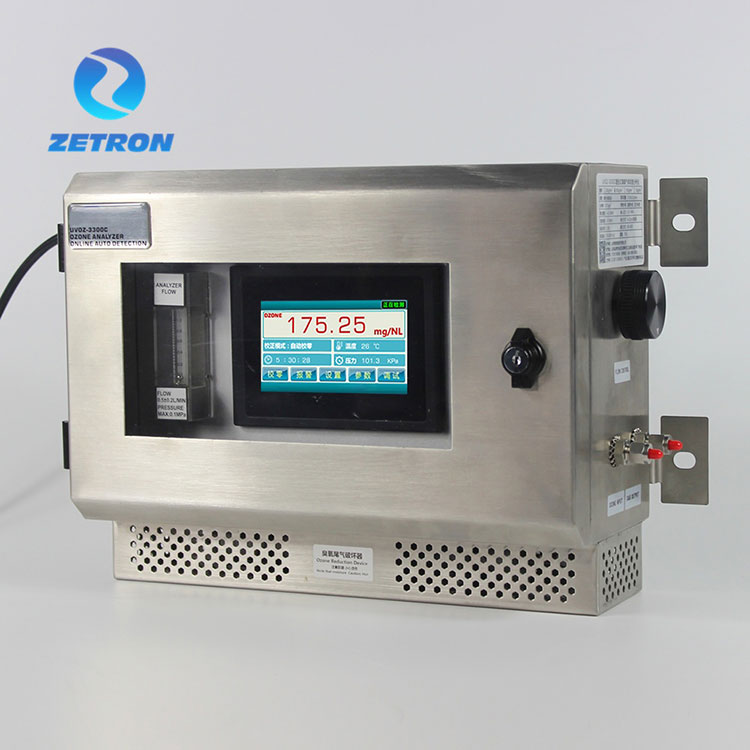

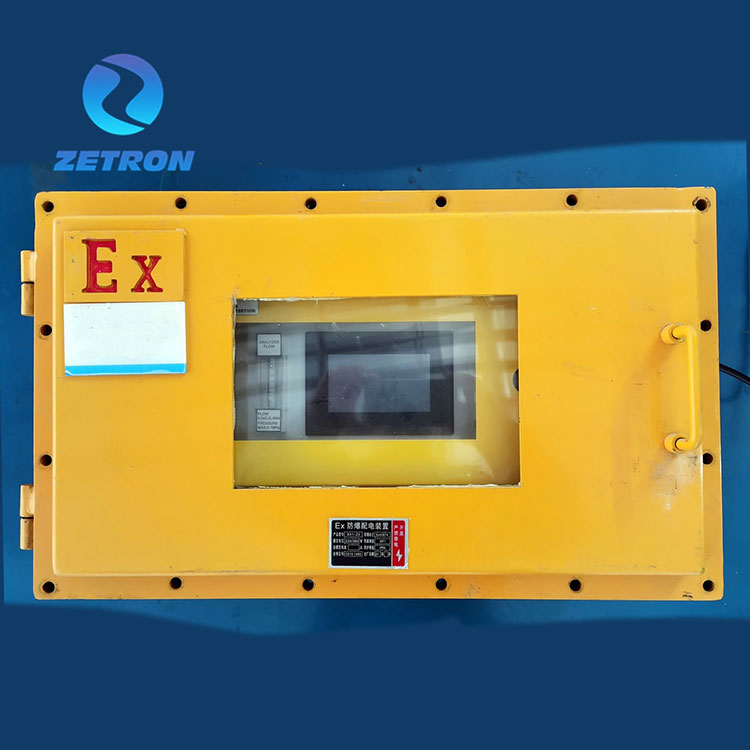

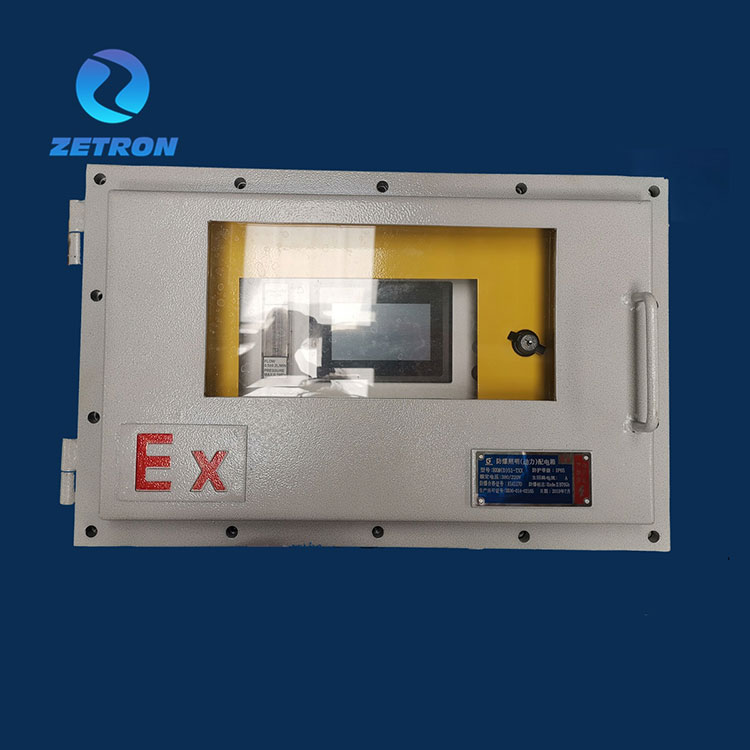

Väggmonterad ozonanalysator

Baserat på Lambert Bills lag, analysatorn av genom att mäta förändringen av intensiteten hos ljussignalen före och efter UV -absorptionen för att beräkna den nuvarande ozonkoncentrationen. Utrustningen har det avancerade dubbla UV -ljuskällan med det intelligenta hanteringen av lampröret och separerad fotocellteknologi som gör det möjligt för analysatorn att ha en egenskaper av ingen läckage, high press, anti -sampling gensmöjligheter.

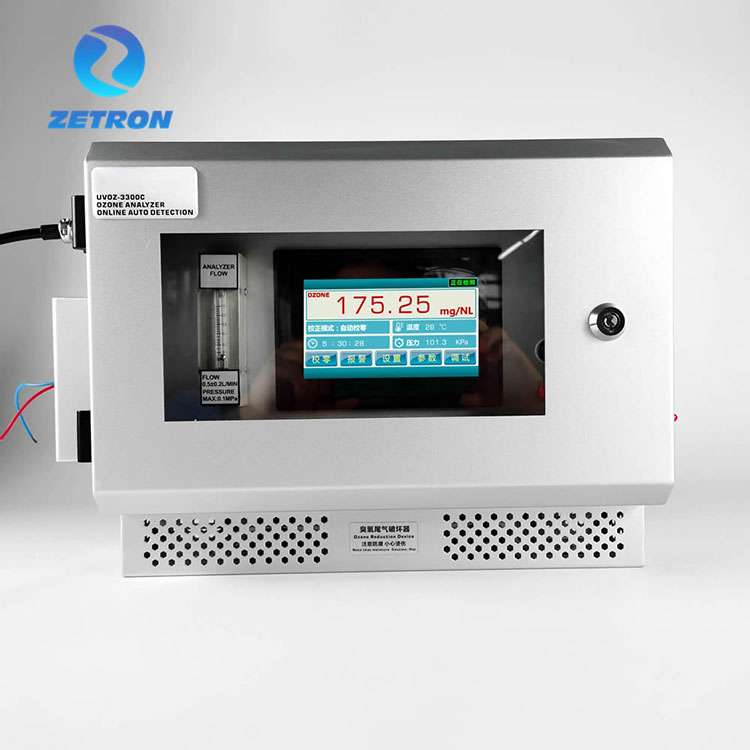

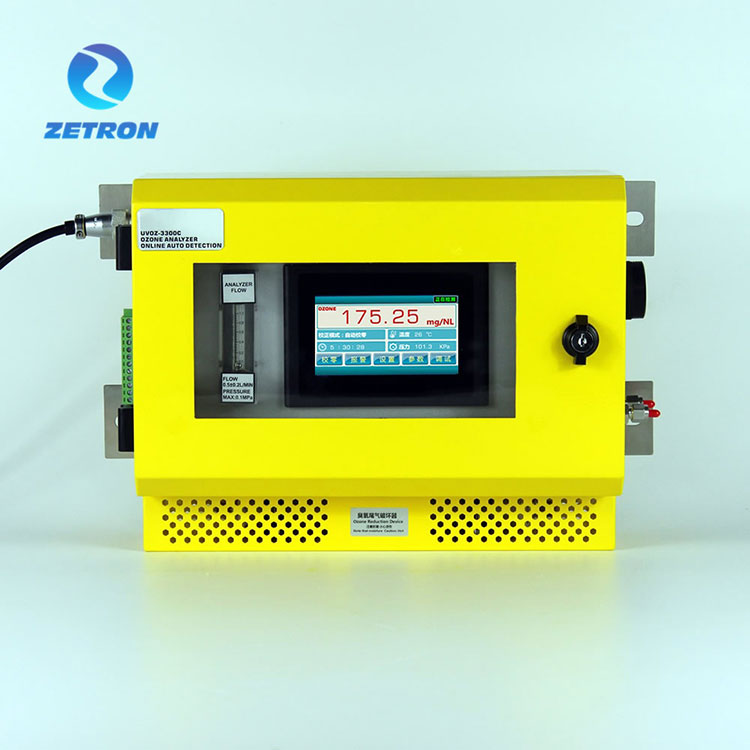

Den väggmonterade ozonanalysatorn har pekskärmsdriftsgränssnitt, som visar ozonkoncentrationen i realtid. Och pekskärmen är också med tryck- och temperaturkompensationsdisplay. För området med hög koncentration (G/NM3) har det funktionen av flödesingång, som kan visa utgången från ozongeneratorn i realtid. Kärnkomponenten använder Long-Life UV-ljussystem med högljustransmissionskvarts för att förhindra nolldrivning från att påverka detekteringsnoggrannheten. Det är inget behov av att stänga ozoninmatningen när nollställningen för att säkerställa att utrustningen kan köras kontinuerligt 24 timmar.

Ozonkoncentrationen visas i endera procentvikten ozon (%vikt/vikt), gram ozon per normal kubikmeter provgas (G/NM3) på alfanumerisk display. Koncentrationsenheten kan ändras under drift.

Ytterligare modifierbara parametrar är bland andra:

Enhet av tryckdisplay (KPA)

Larmparametrar (hög/låg tröskel)

Bärgasens natur: luft eller syre (inkl. PSA)

RS-485 gränssnittsparametrar

4-20 mA signalutgång

Valfritt intervall och arbetsläge

 Tekniska funktioner

Strukturen

Ströminmatning ：

Alarm Singal Output

Singalutgång

Anslutningen och processen

Ozone Analyzer Aktivt tryckprovtagningsprocessdiagram

Driftsinstruktion

【1】. Användning

Denna analysator används för inomhusinstallation och drift. Det rekommenderas att förvärma i 5 minuter och sedan nollas en gång. Det kan användas online i 24 timmar. Var uppmärksam på säkerheten för kraft och miljö när du använder. Det är utrustat med UV LED -ljuskällövervakningssystem, och systemet kommer att justeras enligt ljuskällans ljusstyrka. Om nollavvikelse utan ozon kan du manuellt noll för att rengöra. Ibland inträffar nollavvikelse, som kan ignoreras.

【2】 varningarna

① Den här ozonanalysatorn används för inomhus och miljön ska hållas ventilerad, torr, inga andra frätande gaser. I synnerhet, om det finns ammoniak, bör väteklorid, vätesulfid och andra gaser i miljön skyddas i rätt tid från korrosion. Alla problem som orsakas av detta tillstånd ligger inte inom den fria garantin.

② Klädda och torr ozongas måste garanteras. Om det behövs detektera koncentrationen av ozongas på fuktiga platser eller med olja, damm, filter (rökgasfilter) och avfuktare (elektroniska kondensatorer) måste installeras vid instrumentets inlopp. Annars är alla problem som orsakas av detta tillstånd inte inom den fria garantin.

③it är strikt förbjudet att ansluta avgasförstörarutloppet till huvudledningen, och avgaserna måste tömmas eller förstöras.

④ Om instrumentet inte används på länge är det nödvändigt att elektrifiera värmaren regelbundet och lagra instrumentet mot fukt

⑤Exhaust Gas Destroyer i arbetsstaten kommer att vara entusiastisk, det är strikt förbjuda hand direkt vidrörande. Var uppmärksam på avgasförstöraren kommer att vara ogiltig om den länge i fuktisolering. Om du hittar överflödet av ozongas vid utloppet, vänligen kontakta tillverkningen för att ersätta den.

⑥ Inloppsanslutningsröret ska använda PTFE -materialet.

⑦ Tillverkarens luftfilter kan bara filtrera dammpartiklar. Om användaren behöver upptäcka ozongasen med oljedimma, vattendimma och andra medier, vänligen kontakta tillverkaren i tid för att anpassa förbehandlingsanordningen.

C. Driftsgränssnitt

（Hög koncentration 0-300G/NM3 0-200G/NM3 0-100G/NM3 0-50G/NM3）

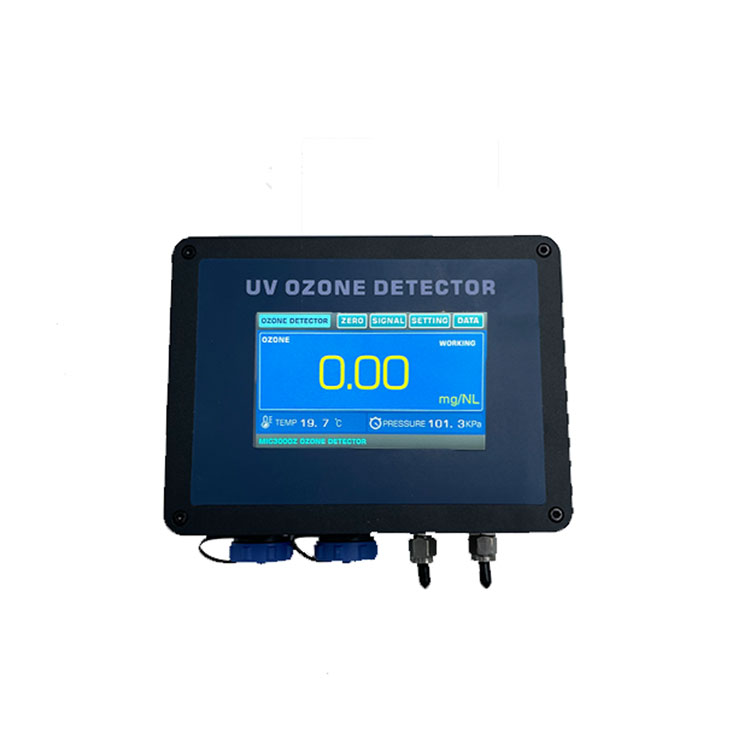

Huvudgränssnittsnormalt visningsfunktion

"Working", "kalibrering" och "fel" visas i det nedre högra hörnet på huvudskärmskärmsgränssnittet.

● Arbeta: Kör teststatus

● Nollning: Instrumentet är i noll kalibreringsoperation

● Fel: Ozone Analyzer -fel. Kontakta tillverkaren i tid.

● Lastning: När instrumentet är påslagen visar den heta maskinen lastningsstatusen

Nollmeny

Användare kan välja mellan "manuell nollkalibrering" och "automatisk nollkalibrering" -lägen enligt situationen.

Den automatiska nollkalibreringsintervalltiden kan ställas in av användare efter deras behov.

När ozonkoncentrationsvärdet detekteras till att vara ≥100 g/nm3 rekommenderar tillverkaren en automatisk nollkalibreringstid på 24-96 timmar.

Vid detektering av ozonkoncentrationsvärden ska 100 g/nm3 rekommenderar tillverkaren en automatisk nollkalibreringstid på 8-12 timmar.

Knappen "Manuell nollkalibrering en gång", när den utlöses, utför en nollkalibreringsoperation på Ozone Gaskoncentrationsanalysatorn.

Signalmeny

Användare kan ställa in "höga larmpunkter" och "låga larmpunkter" enligt deras situation. Instrumentet med två uppsättningar av relä signalutgång, användare kan ansluta två uppsättningar av NO, COM, NC Relay Signals.

Vid användning av reläsignaler bör det noteras att reläsignaler bör vara DC -effektinmatning med högst 24V.TRUM för att undvika direkt åtkomst till reläsignaler med 220VAC.

Inställningsmeny

a. Användare kan ställa in "temperaturkompensation" för att få värden till "öppna" och "stänga" platser som med Ozone -koncentrationsberäkningar.

b. Användare kan ställa in "tryckkompensation" för att få värden till "öppna" och "stänga" platser som med Ozone -koncentrationsberäkningar. Detta instrumenttryckssändare stöder pumpning av provtagning och aktiv tryckkompensation.

c. Användare kan välja enheten enligt nedan enligt situationen:

Ytterligare förklaring:

Enheterna i G/NM3 & G/M3 NTP betyder ozonkoncentrationen vid standardtemperaturen (20 ℃ Förmodligen） och standardtrycket (101.325 kPa) .G/M3 NTP

（NTP- Normal temperatur och tryck ， STP-standardtemperatur och tryck）

G/NM3 är ett uttryck för internationellt uttryck. Displayen följer den internationella praxis och antar uttryckssättet för G/NM3 -koncentration.

Menyuppgifter

Visa huvudskärmen för parametermenyn.

Datavärdena i parametermenyn är desamma som parameterindikatorerna som används av tillverkarens tekniska personal för att utvärdera prestandan för ozonanalysatorn. Denna parametersida visar de olika parametrarna för den dubbla sökvägen Ultraviolet Absorption Ozone Analyzer, som används för att bestämma om ozonanalysatorn är i normal detektering och visningsstatus.

● UVLED-R: Reaktionen är UV-ljuskällan i frånvaro av gasljusintensitetsparametrar.

● UVLED-M: Ljusintensitetsparametern för UV-ljuskälla efter att ha passerat detekteringskammaren (ljusa cell).

● Data-Zero andData-ABSR är ett parameterdatavärde erhållet av Ozone Analyzer enligt Bill Lambert Law och programalgoritm.

Systemstatus: "Normal" och "fel" kan bedöma om ozonanalysatorn kan fungera normalt enligt beräkningen av instrumentparametrar.

● Theled-Svalue är användarens förmåga att kalibrera ozon gaskoncentrationssensordata baserade på förändringar i den aktuella koncentrationen.

Referensförhållandet återspeglar intensiteten hos den nuvarande ultravioletta LED -ljuskällan när den inte har utsatts för gas.

Referensvärdet återspeglar parametern för belysningsintensiteten för den ultravioletta LED -ljuskällan utan att passera genom bensin under nollkalibrering.

Automatisk justeringsfunktion: Instrumentbakgrunden registrerar ljusstyrkan (referensvärde) för den ultravioletta LED under nollkalibrering. När ljusstyrkan på den ultravioletta LED avviker kommer systemet automatiskt att korrigera ljusstyrkan för den ultravioletta LED, så att nollpunkten för ozon gaskoncentrationssensorn automatiskt justeras inom ett visst intervall, vilket effektivt undviker nollpunktavvikelse.

Felsökningsmeny

Debugging Mode -menyn är de grundläggande inställningarna och för justering av parametrar. Användare försöker inte ange lösenordsmenyn, när lösenordsfelet når en viss tid kommer instrumentet automatiskt att låas med blå skärm.

Detta operationsbakgrundsgränssnitt och inställningar kan modifiera och modifiera parametrarna för ozonanalysatorn, såsom "koncentrationskoefficient", "UV Lamp-ljusstyrka", "4-20mA värde", "temperatur", "tryck", "fotoelektriska mottagarparametrar", "korrigeringsvärde", "återgå till nollvärde".

【4】 Kommunikationsinstruktioner

● 4-20mA Singal Output

4-20mA-signalutgången är en aktiv utgång. Användare kan direkt få åtkomst till datainsamlingsutrustning som enstaka chipdator eller PLC. Ladda aldrig spänningen på 4-20mA-signalporten.

● RS-485 Kommunikation （urvalsfunktion）

Obs: Adressinställning i pekskärmsdisplayen!

● RS-485 Kommunikation （urvalsfunktion）

Kommunikationsläge ： Modbus-RTU (RS－485) ；

Kommunikationsparametrar ： 9600 specifh

Dataformat ： hexadecimal mottagning, hexadecimal sändning

Läs registervärde:

Returnera data

Skriv register ：

Returvärde:

7. Underhållet

I det normala användningen beror den faktiska livslängden på platsmiljön. Det rekommenderas att kalibrera analysatorn en gång var 18 månad av returfabrik (kalibrering är gratis, användaren bär avkastning och transportavgift). I den hårda miljön rekommenderas det att kalibrera sensorn en gång var 12: e månad för att säkerställa giltigheten av testdata. Underhållsobjekt som följande:

(1) om det finns läckage i intagssystemet; Huruvida gasanslutningsröret är sliten; om kontakten är fäst.

(2) Det finns inget lossning eller brott av strömförsörjningslinjen och uttaget.

(3) Huruvida det finns läckage inuti analysatorn, om kan lukta ozongasen.

(4) annat onormalt problem.

Om något av ovanstående problem uppstår, vänligen informera tillverkaren så snart som möjligt.

8. Varningarna

A. Det är strikt förbjudet att demontera och montera utrustningen. Etiketterna måste hållas intakt i användning, annars kommer det inte att vara någon garanti.

B. Underhållet måste ha professionell person att driva.

C. Demontera inte godtyckligt och undvik onödiga skador när du öppnar utrustningen.

D. Håll utrustningen ren, rör inte vid skärmen med hårda föremål för att förhindra att du repar skärmen.

E. Stäng av strömförsörjningen och förhindra fukt när utrustningen är nära.

F. I händelse av onormal situation, stänga av strömförsörjningen och avbryta gaskällan omedelbart och vänligen kontakta tillverkaren i tid.

9. Lagring

Instrumentet ska förvaras i en väl ventilerad, torr och icke-frätande miljö med omgivningstemperatur på －10 ℃～＋ 40 ℃ ， ， ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ exempel ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ exempel ℃10 ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ dollar. Provtagningsgasen med en relativ fuktighet på högst 80%, och gastemperaturen bör vara －50 ℃～＋ 80 ℃.

10. Term av giltighet

Produktens livslängd beror på den åldrande graden för den elektroniska enheten. Efter byte av den åldrande elektroniska enheten kan produkten användas normalt.

Testområde ：	□ 0-300G/NM3	□ 0-200G/NM3	□ 0-100g/nm3
	□ 0-50G/NM3	□ 0-1000ppm
Visa upplösning:	□ 0,01 g/m Anmärkning ： 1 mg/l = 1g/m3 = 467 ppm
Displayenhet ：	□ g/nm3 □ mg/nl □%WT
Provtagningsmetod:	□ Aktivt tryckprovtagning □ Pumpprovtagning
Innehållsgränssnitt:	□ Ozonkoncentration □ Temperaturkompensation
	□ Tryckkompensation
Lättkälla liv ：	Cirka 30000-50000 timmar
Visningsgränssnitt:	4,3 tum pekskärmsoperationsgränssnitt
Hjälpfunktion:	Temperatur- och tryckkompensation
Provtagningsflöde ：	0,5L ± 0,2L/min
Ingångstryck ：	<0.1MPa
Koncentrationsfel:	<0,3 ％ fs
Linjeavvikelse:	<0,2 ％ fs
Nolldrivning ：	<± 0,3%.F
Svarstid:	Signalen är 0,03s, visar är 0,3 S.
Omgivningstemperatur:	-20 ～ 50 ℃；
Provtagningskaliber av serieanslutning:	Bypass Samplingφ6 (6*4mm snabbt vridningsgränssnitt) Bypass Samplingφ8 (8*6mm snabbt vridningsgränssnitt)
Kommunikationsläge ：	RS-485
Utgångsläge ：	4-20 mA
Relysignal:	Hög larm, lågt larm
Strömförsörjning:	AC 110-220V ；

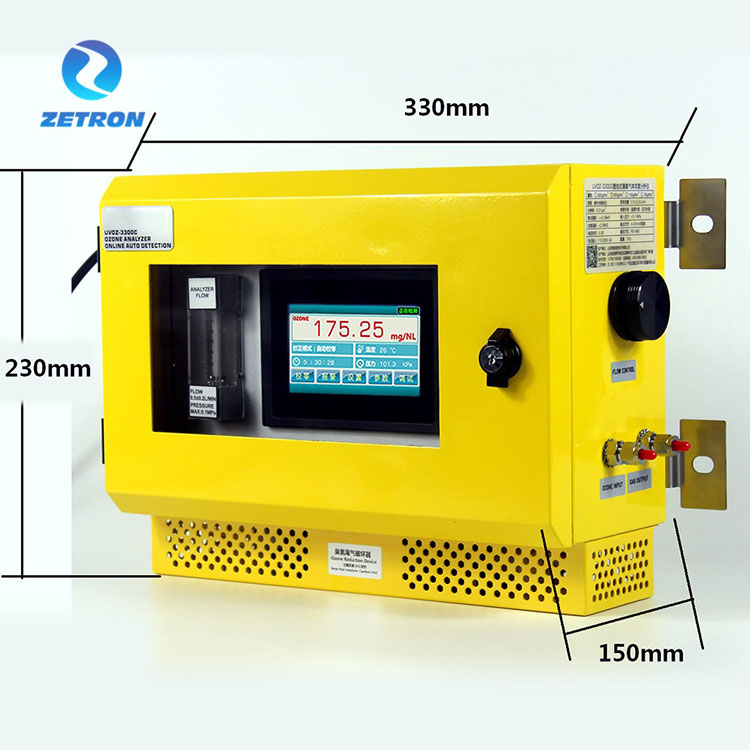

Dimensionera:	230mm (höjd） × 330mm (bredd) × 150 mm (djup)
Standardkonfiguration:	□ Antiseptisk flödesmätare □ Filter   □ Ozone Tail Gas Destroyer □ Provtagningspump
