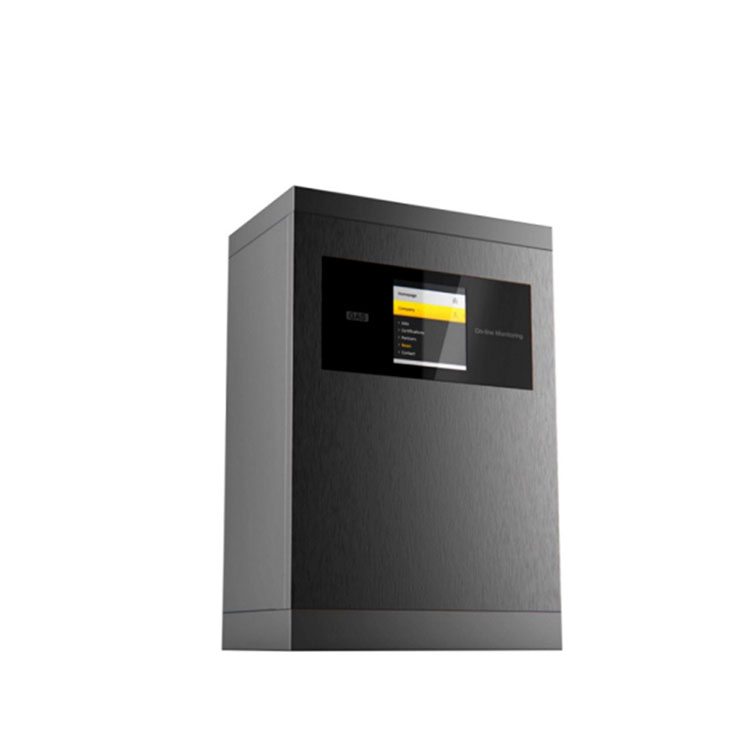

System för kontinuerlig utsläppsövervakning

Produktbeskrivning
Parameter
Ansökan
Video

Systemet för kontinuerlig övervakning av utsläpp tillämpas på 24-timmars kontinuerlig on-line övervakning av gaskoncentrationen på plats. Den är utrustad med 7-tums högupplöst färgskärm för att visa koncentration på plats, över standard på plats hörbart och visuellt larm (tillval), fjärrsignal GPRS, DTU, Lora och annan överföring. Gassensorn från det internationella kända varumärket antas. De viktigaste detekteringsprinciperna inkluderar: gassensor baserad på principerna för elektrokemi, infraröd, katalytisk förbränning, värmeledningsförmåga, PID-fotojon, etc.

● Valfria 1-6 sorters detektorer för sammansatt gas

● Koncentrationsvisningsenheten kan växlas fritt

● En mängd olika kommunikationsmetoder finns tillgängliga

● Realtidsövervakning via trådbunden eller trådlös fjärröverföring, nätverksöverföring; 3-tråds 4-20mA standardsignal och standardbuss RS485 (modbus-RTU) utgång samtidigt; valfri frekvensutgång 200-1000Hz, Hart-protokollsignal, 1-5V-utgång, 2-tråds 4-20mA, SMS-larm, trådlös överföring (2-5 km eller obegränsat avstånd); kompatibel med sekundära instrument, datainsamlingsmoduler, PLC, DCS-system, kan driva relaterad utrustning.

● Infraröd fjärrkontroll

●Standard infraröd fjärrkontroll, genom den infraröda fjärrkontrollen funktionstangenter kan vara en-touch operation, kan realisera i farliga tillfällen utan att öppna locket operation, såsom: ändra larmpunkten, koncentration kalibrering, noll kalibrering, tystnad, återställa fabriken och andra funktioner.

● Riktigt gränssnitt mellan människa och maskin

●1,7" HD-färgskärm, visa realtidskoncentration, larmstatus.

● Högtemperaturgasdetektion (tillval)

Valfritt förbehandlingssystem för hög temperatur och hög luftfuktighet kan detektera rökgaser med hög temperatur.

● Dataåterställningsfunktion, du kan välja partiell eller fullständig återställning vid felaktig användning

● Maximalt värde och minimivärde kan ställas in för att visas eller inte

● Flera larmlägen, flervägsindikering av larmstatus under larm

●Inkluderar: 2 grupper av reläströmbrytare, ljud- och ljuslarm (tillval), visuellt larm för display.

●Larmtyper inkluderar: koncentrationslarm, fellarm.

●Flera larmlägesinställningar: lågt larm, högt larm, intervalllarm, viktat medellarm

● Felfunktionsidentifieringsfunktion: Felfunktion vid koncentrationskalibrering identifieras automatiskt och förhindras för att undvika dåliga mänskliga faktorer

● Automatisk nollpunktsspårning, långvarig användning påverkas inte av nollpunktsdrift

● Flerstegskalibrering av målpunkt för att säkerställa linjäritet och mätnoggrannhet

● Kinesiska eller engelska gränssnitt kan väljas

● Bred arbetstemperatur: -40～+70℃, stöd för temperaturkompensation

● Loggning

● Registrera kalibreringslogg, underhållslogg, felregistrering, felsökning av motåtgärder, påminnelse om utgången av sensorns livslängd, funktion för påminnelse om nästa koncentrationskalibreringstid.

● Egensäker kretsdesign, explosionssäker, med sekundärt åskskydd och antistatisk förmåga. Uppfyll nationella standarder och motstå högintensiv pulsströmspåverkan. Med antireverserande anslutningsfunktion. Uppfyller EMI, EMC-standarder.

Detekterar gas	Giftiga gaser, syre, koldioxid, brandfarliga och explosiva gaser, TVOC m.m.
Ansökningar	Petroleum, kemikalier, läkemedel, miljöskydd, gasdistribution, lagring, rökgasanalys, luftrening och alla andra tillfällen som kräver fast installation och online-detektering av gaskoncentration.
Testområde	0～1、10、100、1000、5000、50000、100000ppm、200ml/L、100%LEL、20%、50%、99.999%, 100% kan specialanpassas.
Upplösning	0,01 ppm = 0,001 ppm（0~10 ppm）；0,01 ppm（0 %ml /L）、0,1%LEL、0,01%、0,001%Vol。
Detektionsprincip	Elektrokemisk, katalytisk förbränning, infraröd, värmeledningsförmåga, PID-fotojonisering, etc., beroende på gastyp, räckvidd, platsmiljö och användarkrav.
Sensorns livslängd	Elektrokemisk princip 2 till 3 år, syre 2 år eller 6 år valfri, infraröd princip 5 till 10 år, katalytisk förbränning 3 år, värmeledningsförmåga 5 år.
Detektionsnoggrannhet	≤±3%F.S （Högre precision kan anpassas）
Linjäritet	≤±2 %
Repeterbarhet	≤±2 %
Osäkerhet	≤±2 %
Återhämtningstid	≤30 sekunder
Respons tid	T90≤20 sekunder
Signalutgång	Busssystem RS485 (RTU), tre (fyra) trådsystem 4~20mA, valfritt: 0~20mA, 1~5V, 0~5V, 0~10V, trådlös överföring, nätverksöverföring, SMS-larm.
Arbetsmiljö	Temperatur：-40℃～+70℃，Fuktighet：≤10～95%RH （Allmänt）Icke-kondenserande tillfällen vid användning av kondenserande tillfällen måste skräddarsys eller specificera användningen av miljön vid beställning
Visa	På plats 1,7" HD-färgskärm, valfri på plats ingen display, eller valfri MIC2000-kontroller fjärrdisplay, kontroll, larm
Arbetsspänning	12 till 36VDC, 24V, 1A eller mer än 1A DC reglerad strömförsörjning som standard för en enda enhet
Kraft	24V, 2,1A switchande strömförsörjning kan driva 40 giftig gasdetektorer eller 15 brännbara och infraröda gasdetektorer
Driftläge	Fast installation, onlinedetektering, diffusionsmätning; valfri rörledning, cirkulation, pump sugmätning
Installationsmetod	Rörledningstyp, väggmonterad typ. Arbetstrycket för rörledningstyp är ±30% av atmosfärstrycket, bortom intervallet för att minska tryckbehandlingen.
Larmmetod	Standard 1-vägs, valfri 2-vägs passiv kontakt (torr nod) utgång, trenivålarm, larmpunkt kan ställas in. Liveljud och ljuslarm (tillval)
Anslutningskabel	4 ~ 20mA vald trekärnig skärmad kabel, RS485 vald fyrkärnig, avståndet på mer än 1000 meter när den enda tråddiametern ≥ 1,5 mm; skärmskikt mot jord.
Skyddsnivå	IP65 (sonder)
Explosionssäker typ	Explosionssäker typ (sonder)
Explosionssäkra skyltar	ExdⅡCT6(Sonder)
Utförandestandarder	GB15322.1-2003 GB 3836.1—2010 GB 3836.2—2010
Yttre storlek	400×180×600 mm (L×H×B)
Vikt	1,8 kg (sonder)
Standardtillbehör	Instruktionsbok, intyg om överensstämmelse, garantikort, ytterlåda förpackningslåda
alternativ	Ljud- och ljuslarm i ett stycke, delat ljud- och ljuslarm, 24V DC reglerad strömförsörjning, tillbehör för datorövervakning: gratis värdprogramvara, RS485/RS232-omvandlare, USB/RS232-konverteringskabel för bärbara datorer utan RS232-gränssnitt och TCP/IP-omvandlare för nätverksöverföring.
Trådlös överföring	Valfri funktion, du kan trådlöst överföra data till mobiltelefoner, fjärrövervakningscenter, övervakningsdatorer och annan övervakningsutrustning, använda datorn på datorn, dataanalys, lagring, utskrift och andra funktioner
Förbehandlingssystem	Tillval: Normal temperatur och hög luftfuktighet förbehandlingssystem, hög temperatur och hög luftfuktighet förbehandlingssystem, hög temperatur och hög luftfuktighet och hög damm förbehandlingssystem
Monteringstillbehör	Tillval: väggmonteringsfäste, monteringsspänne fastsatt på rörledningen (fyra eller sex grenrör), gängat svetssäte eller fläns av rostfritt stål för installation av rörledning (rör- eller flänsstorlek ska anges, såsom DN50, DN15...) Regnskydd , 24VDC eller 220ac provtagningspump (provtagningsavstånd 10m), vakuumpump (provtagningsavstånd större än 40m), 24V strömförsörjning, tryckreduceringsventil och flödesmätare.
